Y型过滤器

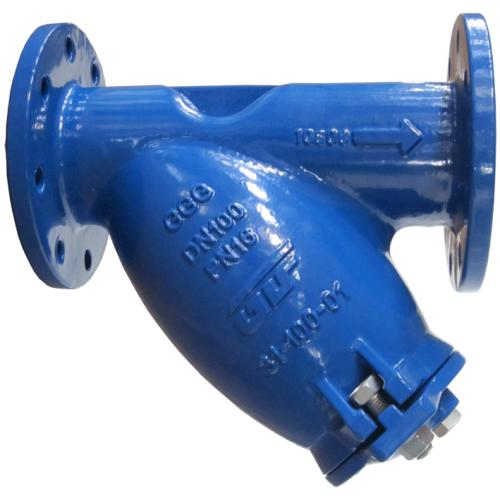

产品外观

产品详情

Y型过滤器（水过滤器）属于管道粗过滤器系列，也可用于气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障*生产的作用。该公司所生产的Y型过滤器（水过滤器）能根据客户具体要求（特殊压力、特殊口径）定制。Y型过滤器（水过滤器）具有制作简单、安装清洗方便、纳污量大等优点。

Y型过滤器产品执行标准

设计规范	结构长度	连接法兰	试验与检验	产品标识	供货规范
HG/T 21637	GB/T 12221	JB/T 79	JB/T 9092	GB/T 12220	JB/T 7928

具体参数

DN	In	L	H	H1	有效过滤面积m2
15	1/2	125	70	150	0.00185
20	3/4	145	70	150	0.00281
25	1	160	80	160	0.00343
32		180	90	180	0.00486
40		200	100	240	0.00767
50	2	220	130	250	0.01160
65		260	165	350	0.02111
80	3	280	195	390	0.03029
100	4	320	230	450	0.04063
125	5	350	300	520	0.05589
150	6	380	335	580	0.07709
200	8	495	420	690	0.11967
250	10	595	500	800	0.19155
300	12	640	580	950	0.26738
350	14	700	640	1150	0.32535
400	16	800	700	1360	0.40946
450	18	850	790	1480	0.52837
500	20	900	875	1650	0.65385

过滤器选型的一般原则

1、进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

2、公称压力：按照过滤管路可能出现的*压力确定过滤器的压力等级。

3、孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。

4、过滤器材质：过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。

5、过滤器阻力损失计算：水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa

以上兴隆给排水技术工程人员为朋友整理的Y型过滤器产品的相关资料信息，由于篇幅有限，朋友不太清楚的地方请即刻致电兴隆Y型过滤器产品技术咨询电话，兴隆人愿为您提供新的Y型过滤器信息，帮助朋友做出正确的选择！追求完美，不断完善，致力于打造上乘的产品与服务
