限位装置的形式有三种

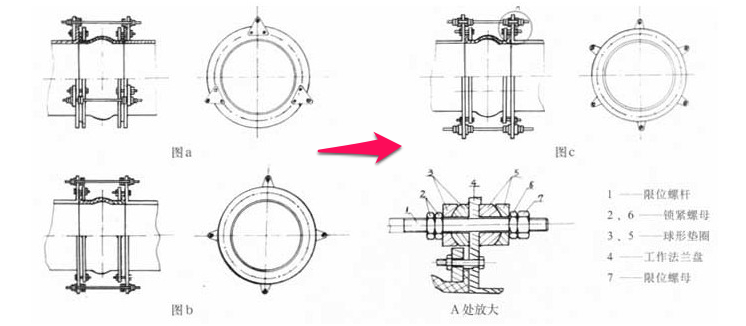

A型—限位螺杆紧固在管道法兰盘上（见图a）
B型—限位螺杆焊接在管道法兰盘上（见图b）
|
以上两种形式均可将橡胶接头的位移量限制在用户所需要的范围之内。
当用户只允许橡胶接头存在径向位移而不允许有轴向位移时，限位装置实质上就是一种轴向定位器，即我厂所规定的C型（见图C）
注意：可曲挠橡胶接头一般可以承受其工作压力而产生轴向负荷与径向扭曲是不需要限位器与定位器的。 |
| |
| RFJX-Ⅱ加固型限位可曲挠橡胶接头安装数据表 |
以上两种形式均可将橡胶接头的位移量限制在用户所需要的范围之内。
当用户只允许橡胶接头存在径向位移而不允许有轴向位移时，防拉脱装置实质上就是一种轴向定位器，即我厂所规定的C型（见图C）
注意：可曲挠橡胶接头一般可以承受其工作压力而产生轴向负荷与径向扭曲是不需要限位器与定位器的。
防拉脱可曲挠橡胶接头安装数据表
|
公
称
通
径
m
m
|
伸缩器设计
安装尺寸
|
螺栓孔数 |
螺栓孔径 |
螺栓*圆直径 |
|
橡胶伸缩器
（减震器）
|
压力等级 |
|
长度
m
m
|
伸长
m
m
|
压缩
m
m
|
位移
m
m
?
|
偏转
角度
°
C
|
6 |
10 |
16 |
6 |
10 |
16 |
6 |
10 |
16 |
| 50 |
105 |
7 |
10 |
10 |
15 |
4 |
4 |
4 |
13.5 |
17.5 |
17.5 |
110 |
125 |
125 |
| 65 |
115 |
7 |
13 |
11 |
15 |
4 |
4 |
4 |
13.5 |
17.5 |
17.5 |
130 |
145 |
145 |
| 80 |
1335 |
8 |
15 |
12 |
15 |
4 |
4 |
8 |
17.5 |
17.5 |
17.5 |
150 |
160 |
160 |
| 100 |
150 |
10 |
19 |
13 |
15 |
4 |
8 |
8 |
17.5 |
17.5 |
17.5 |
170 |
180 |
180 |
| 125 |
165 |
12 |
19 |
13 |
15 |
8 |
8 |
8 |
17.5 |
17.5 |
17.5 |
200 |
210 |
210 |
| 150 |
180 |
12 |
20 |
13 |
15 |
8 |
8 |
8 |
17.5 |
22 |
22 |
225 |
240 |
240 |
| 200 |
210 |
16 |
25 |
20 |
15 |
8 |
8 |
12 |
17.5 |
22 |
22 |
280 |
295 |
295 |
| 250 |
230 |
16 |
25 |
20 |
15 |
12 |
12 |
12 |
17.5 |
22 |
26 |
335 |
350 |
355 |
| 300 |
245 |
16 |
25 |
20 |
15 |
12 |
12 |
12 |
22 |
22 |
26 |
395 |
400 |
410 |
| 350 |
255 |
16 |
25 |
20 |
15 |
12 |
16 |
16 |
22 |
22 |
26 |
445 |
460 |
470 |
| 400 |
260 |
16 |
25 |
20 |
15 |
16 |
16 |
16 |
22 |
26 |
30 |
495 |
515 |
525 |
| 450 |
260 |
16 |
25 |
20 |
15 |
16 |
20 |
20 |
22 |
26 |
30 |
550 |
565 |
585 |
| 500 |
260 |
16 |
25 |
20 |
15 |
20 |
20 |
20 |
22 |
26 |
33 |
600 |
620 |
650 |
| 600 |
260 |
16 |
25 |
20 |
15 |
20 |
20 |
20 |
26 |
30 |
36 |
705 |
725 |
770 |
| 700 |
260 |
16 |
25 |
20 |
15 |
24 |
24 |
24 |
26 |
30 |
36 |
810 |
840 |
840 |
| 800 |
260 |
16 |
25 |
20 |
15 |
24 |
24 |
24 |
30 |
33 |
41 |
920 |
950 |
950 |
| 900 |
260 |
16 |
25 |
20 |
15 |
24 |
28 |
28 |
30 |
33 |
41 |
1020 |
1050 |
1050 |
| 1000 |
260 |
16 |
25 |
20 |
15 |
28 |
28 |
28 |
30 |
34 |
48 |
1120 |
1160 |
1170 |
| 1200 |
260 |
16 |
25 |
20 |
15 |
32 |
32 |
32 |
33 |
41 |
54 |
1340 |
1380 |
1390 |
| 1400 |
360 |
20 |
28 |
25 |
15 |
36 |
36 |
36 |
36 |
42 |
54 |
1560 |
1590 |
1590 |
| 1600 |
360 |
20 |
28 |
25 |
15 |
40 |
40 |
40 |
36 |
48 |
58 |
1760 |
1820 |
1820 |
| 1800 |
360 |
20 |
28 |
25 |
15 |
44 |
44 |
|
41 |
54 |
|
1970 |
2020 |
|
| 2000 |
420 |
25 |
35 |
30 |
15 |
48 |
48 |
|
48 |
54 |
|
2180 |
2230 |
|
|
|
