JGD可曲挠橡胶接头详细介绍

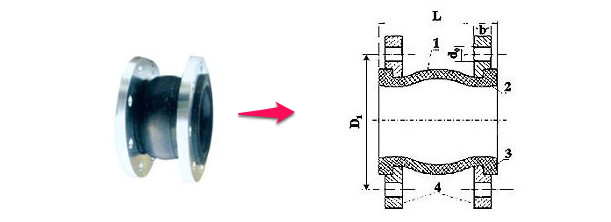

JGD可曲挠橡胶接头，该产品是金属管道的柔性连接器，由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。 JGD型可曲挠橡胶接头具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点，可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。普通型用于输送－15℃～115℃的空气、压缩空气、水、海水、油、酸、碱等。特殊型用于输送－30℃～250℃以上的上述介质或油、浓酸浓碱、固态物料。 |
 |
|
技术参数
|
项目
|
型号
|
JGD-1
|
JGD-2
|
JGD-3
|
|
工作压力
MPa(kgf/cm2 )
|
1.0
(10）
|
1.6
（16）
|
2.5
（25）
|
|
爆破压力
MPa(kgf/cm2 )
|
2.0
（20）
|
3.0
（30）
|
4.5
（45）
|
|
真空度
KPa(mm/Hg)
|
53.3
（400）
|
86.7
（650）
|
100
（750）
|
|
适用温度
℃
|
-15℃～115℃
特殊可达
-30℃～250℃
|
|
适用介质
|
空气、压缩空气、水、海水、热水、油、酸、碱等。
|
|
公称通径
DN
|
长度
L
mm
|
法兰厚度
b
mm
|
螺栓数
n
|
螺栓孔直径
m
m
|
螺栓孔*
圆直径
D1
mm
|
轴向位移
mm
|
横向
位移
mm
|
偏转
角度
a1
+a2
|
|
m
m
|
英寸
|
伸长
|
压缩
|
|
32
|
1.25
|
95
|
16
|
4
|
18
|
100
|
6
|
9
|
9
|
15
|
|
40
|
1.5
|
95
|
18
|
4
|
18
|
110
|
6
|
10
|
9
|
15
|
|
50
|
2
|
105
|
18
|
4
|
18
|
125
|
7
|
10
|
10
|
15
|
|
65
|
2.5
|
115
|
20
|
4
|
18
|
145
|
7
|
13
|
11
|
15
|
|
80
|
3
|
135
|
20
|
4
|
18
|
160
|
8
|
15
|
12
|
15
|
|
100
|
4
|
150
|
22
|
8
|
18
|
180
|
10
|
19
|
13
|
15
|
|
125
|
5
|
165
|
24
|
8
|
18
|
210
|
12
|
19
|
13
|
15
|
|
150
|
6
|
180
|
24
|
8
|
23
|
240
|
12
|
20
|
14
|
15
|
|
200
|
8
|
210
|
24
|
8
|
23
|
295
|
16
|
25
|
22
|
15
|
|
250
|
10
|
230
|
26
|
12
|
23
|
350
|
16
|
25
|
22
|
15
|
|
300
|
12
|
245
|
28
|
12
|
23
|
400
|
16
|
25
|
22
|
15
|
|
350
|
14
|
255
|
28
|
16
|
23
|
460
|
16
|
25
|
22
|
15
|
|
400
|
16
|
255
|
30
|
16
|
25
|
515
|
16
|
25
|
22
|
15
|
|
450
|
18
|
255
|
30
|
20
|
25
|
565
|
16
|
25
|
22
|
15
|
|
500
|
20
|
255
|
32
|
20
|
25
|
620
|
6
|
25
|
22
|
15
|
|
600
|
24
|
260
|
36
|
20
|
30
|
725
|
6
|
25
|
22
|
15
|
|
700
|
28
|
260
|
36
|
24
|
30
|
840
|
16
|
25
|
22
|
15
|
|
800
|
32
|
260
|
38
|
24
|
34
|
950
|
16
|
25
|
22
|
15
|
|
900
|
36
|
260
|
42
|
28
|
34
|
1050
|
6
|
25
|
22
|
15
|
|
1000
|
40
|
260
|
44
|
28
|
34
|
1160
|
18
|
26
|
24
|
15
|
|
1200
|
48
|
260
|
48
|
32
|
41
|
1380
|
18
|
26
|
24
|
15
|
|
1400
|
56
|
350
|
44
|
36
|
34
|
1560
|
20
|
28
|
26
|
15
|
|
1600
|
64
|
350
|
46
|
40
|
34
|
1760
|
25
|
35
|
30
|
10
|
|
1800
|
72
|
350
|
52
|
44
|
41
|
1970
|
25
|
35
|
30
|
10
|
|
2000
|
80
|
420
|
54
|
48
|
48
|
2180
|
25
|
35
|
30
|
10
|
|
2200
|
88
|
400
|
40
|
52
|
48
|
2390
|
25
|
35
|
30
|
10
|
|
2400
|
96
|
400
|
41
|
56
|
48
|
2600
|
25
|
35
|
30
|
10
|
|
2600
|
104
|
450
|
42
|
60
|
54
|
2810
|
25
|
35
|
30
|
10
|
|
2800
|
112
|
450
|
45
|
64
|
54
|
3020
|
25
|
35
|
30
|
10
|
|
3000
|
120
|
450
|
50
|
68
|
54
|
3220
|
25
|
35
|
30
|
10
|
|
|
注：1、特殊要求可来函来图定制，法兰按《全国通用给排水标准图集》，其它按HG/T2289-92。
2、DN350-600(2)型工作压力为1.6MPa，DN32-400(3)型工作压力为2.5MPa。
3、DN700-DN1200工作压力为1.0MPa，DN1400工作压力为0.6MPa,DN1600-DN1800工作压力为0.4MPa，法兰按0.6MPa选取。DN2000工作压力为0.25MPa,法兰按0.6MPa压力选取。
4、悬空给水使用DN200以上产品，管道需有固定支撑或固定托架，否则产品应安装防拉脱装置。
5、用户使用橡胶接头，对应法兰应是阀门法兰或符合GB/T9115.1(RF)法兰。
|
匠心专注，提质增效！感谢朋友关注兴隆给排水网站JGD单球体可曲挠橡胶接头产品信息！对兴隆JGD单球体可曲挠橡胶接头若有疑问的地方，请拨打兴隆技术工程师电话【15838152568】，兴隆给排水愿与朋友携手共同实现中国梦！
