| VSSJA-1型单法兰限位伸缩接头 |

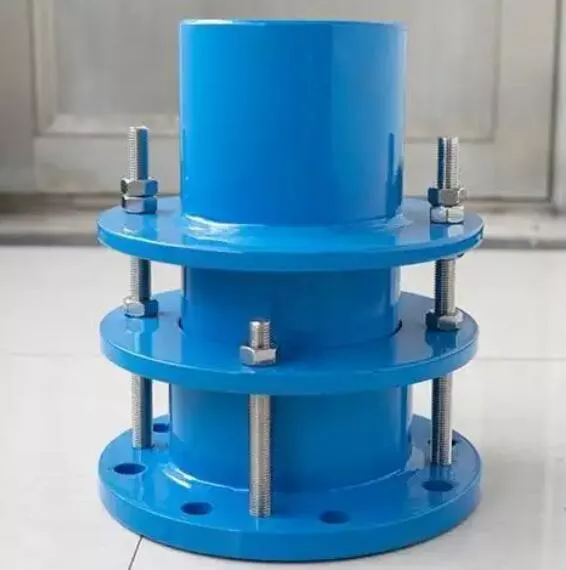

产品外观
|
 |
产品详情
|
|
巩义市兴隆给排水材料厂是生产伸缩接头的专业厂家，本厂生产的法兰限位伸缩接头是在AF型法兰松套补偿接头的基础上增设限位螺柱而成，*伸缩量处用双螺母锁定，补偿因热胀冷缩和地基沉降引起的管线轴向位移及挠曲和偏心，从而保护阀门的设备。根据连接方式的不同分为单法兰限位伸缩接头和 双法兰限位伸缩接头。
|
产品功能
|
|
单法兰式限位伸缩接头，型号VSSJA-1或BF型，单法兰限位伸缩接头是由松套伸缩接头和一个限位短管组合而成。VSSJA-1单法兰限位伸缩接头能防止管道因超量位移导致补偿接头的泄漏或损坏，主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。
单法兰限位伸缩接头优点：安装方便快捷、密封可靠、维修方便。
单法兰限位伸缩接头特点：实现了管道一边法兰连接，一边为焊接的不一致性的方便连接。
|
应用范围
|
|
VSSJA-1型单法兰限位伸缩接头产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。
|

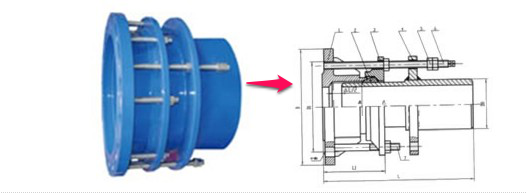

安装说明
|
 |
| VSSJA-1型单法兰限位伸缩接头材料表 |
|
序号
|
名称
|
数量
|
材料
|
|
1
|
本体
|
1
|
QT400-15、Q235A、ZG230-450、20
|
|
2
|
密封圈
|
1
|
NBR
|
|
3
|
压盖
|
1
|
QT400-15、Q235A、ZG230-450、20
|
|
4
|
限位短管法兰
|
1
|
Q235A、20、16Mn
|
|
5
|
螺母
|
4n
|
Q235A、20、1Cr18Ni9Ti
|
|
6
|
长螺柱
|
n
|
Q235A、35、1Cr18Ni9Ti
|
|
7
|
螺柱
|
n
|
Q235A、35、1Cr18Ni9Ti
|
|
| VSSJA-1型单法兰限位伸缩接头技术参数 |
|
公称通径
|
管子外径
|
外形尺寸
|
伸缩量
|
法兰连接尺寸
|
|
Dw
|
L
|
L1
|
0.6MPa
|
1.0MPa
|
|
D
|
D1
|
n-d。
|
D
|
D1
|
n-d。
|
|
65
|
76
|
340
|
105
|
50
|
160
|
130
|
4-￠14
|
185
|
145
|
4-￠18
|
|
80
|
89
|
190
|
150
|
4-￠18
|
200
|
160
|
8-￠18
|
|
100
|
108
|
210
|
170
|
220
|
180
|
|
114
|
|
125
|
133
|
240
|
200
|
8-￠18
|
250
|
210
|
|
140
|
|
150
|
159
|
265
|
225
|
285
|
240
|
8-￠22
|
|
168
|
|
200
|
219
|
320
|
280
|
340
|
295
|
|
250
|
273
|
370
|
335
|
12-￠18
|
395
|
350
|
12-￠22
|
|
300
|
325
|
350
|
130
|
65
|
440
|
395
|
12-￠22
|
445
|
400
|
|
350
|
377
|
490
|
445
|
505
|
460
|
16-￠22
|
|
400
|
426
|
540
|
495
|
16-￠22
|
565
|
515
|
16-￠26
|
|
450
|
480
|
595
|
550
|
615
|
565
|
20-￠26
|
|
500
|
530
|
645
|
600
|
20-￠22
|
670
|
620
|
|
600
|
630
|
755
|
705
|
20-￠26
|
780
|
725
|
20-￠30
|
|
700
|
720
|
860
|
810
|
24-￠26
|
895
|
840
|
24-￠30
|
|
800
|
820
|
590
|
220
|
130
|
975
|
920
|
24-￠30
|
1015
|
950
|
24-￠33
|
|
900
|
920
|
1075
|
1020
|
1115
|
1015
|
28-￠33
|
|
1000
|
1020
|
1175
|
1120
|
28-￠30
|
1230
|
1160
|
28-￠36
|
|
1200
|
1220
|
1405
|
1340
|
32-￠33
|
1455
|
1380
|
32-￠40
|
|
1400
|
1420
|
1630
|
1560
|
36-￠36
|
1675
|
1590
|
36-￠42
|
|
1500
|
1520
|
1730
|
1660
|
-
|
-
|
-
|
|
1600
|
1620
|
1830
|
1760
|
40-￠36
|
1915
|
1820
|
40-￠48
|
|
1800
|
1820
|
2045
|
1970
|
44-￠40
|
2115
|
2020
|
44-￠48
|
|
2000
|
2020
|
2265
|
2180
|
48-￠42
|
2325
|
2230
|
48-￠48
|
|
2200
|
2220
|
2475
|
2390
|
52-￠42
|
2550
|
2440
|
52-￠56
|
|
2400
|
2420
|
2685
|
2600
|
56-￠42
|
2760
|
2650
|
56-￠56
|
|
2600
|
2620
|
600
|
240
|
150
|
2905
|
2810
|
60-￠48
|
2960
|
2850
|
60-￠56
|
|
| |
|
| |
富强民主彰显大国精神，虔诚匠心铸就兴隆品牌！以上文字描述客户朋友还有什么不太清楚的地方可以致电兴隆VSSJA-1型单法兰限位伸缩接头技术服务电话：【15838152568】
，直接沟通，获取新信息，做出正确的选择！
